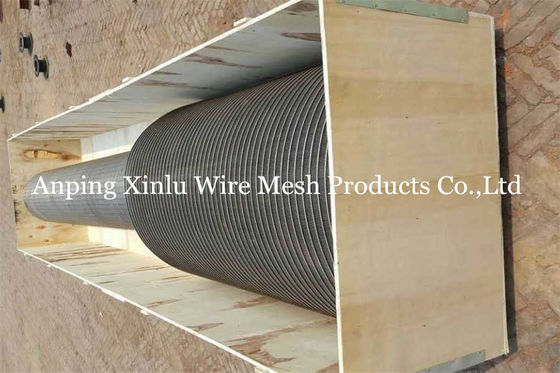

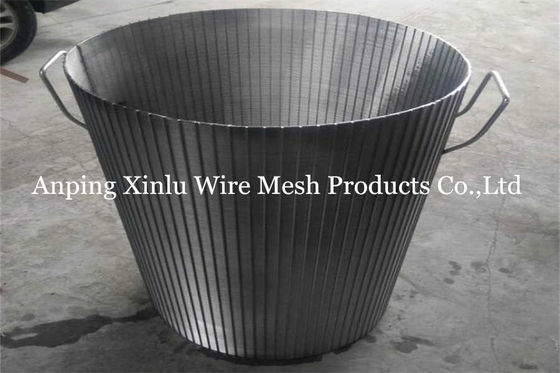

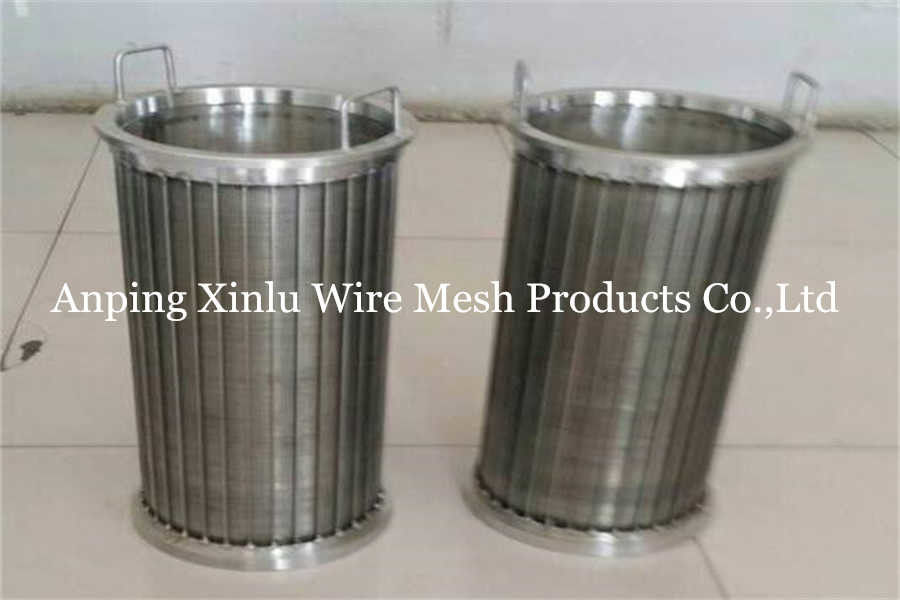

Tubo cilindrico dello schermo di cavo del cuneo Ss304 saldato dentro il canestro esterno

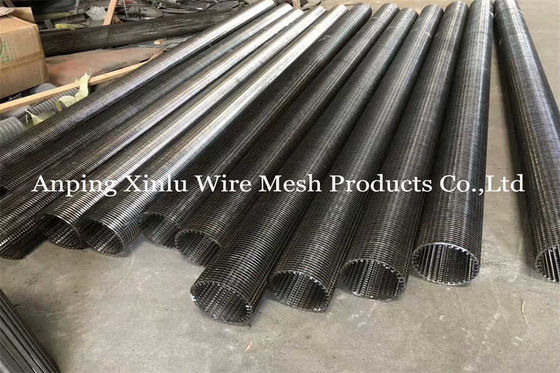

Tubo di filtro per schermo a filo di cuneo Johnson filtro per schermo SS304 316L

schermi a filo a cuneo, schermi a filo saldato a forma di V in acciaio inossidabile, schermi a pozzo di acqua a basso tenore di carbonio, schermo a pozzo galvanizzato, tubo a schermo Johnson, tubo a schermo Johnson, schermo a pozzo Johnson,schermo a filo Johnson, schermo filtro johnson, schermo filtro johnson v, tubo di apertura del filo v, tubo di filtro avvolto in filo, schermo di pozzo di olio, schermo di pozzo di deidratazione, tubo di filtro di rotondità perfetta, tubo di filtro di filo profilo,tubi a schermo a rullo inverso, tubi a schermo a spirale, cilindri a schermo, schermi a fessura continua a base di barre, schermo a pozzo di sabbia, tubo a filtro a filo, elementi filtranti in acciaio inossidabile, schermo a filo a cuneo,tubi di filtro in acciaio inossidabile, schermo rotativo a tamburo, schermo a legno a cuneo, schermo a legno a cuneo di costruzione inversa, schermo a legno a profilo inverso

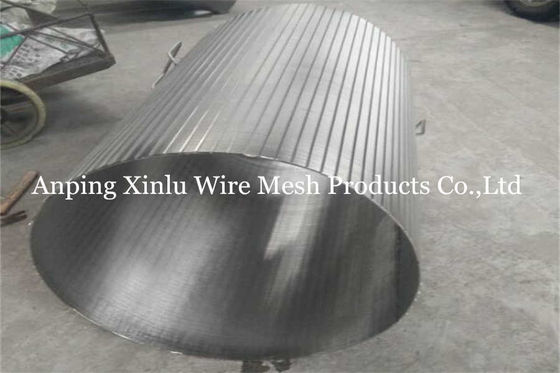

schermo cilindrico per la filtrazione dall'interno verso l'esterno

1- Costruzione del filo assiale: produce fessure verticali che consentono di spostare i letti di supporti su e giù senza abrasione dei singoli grani.

2. costruzione di fili circonferenziali interni: utilizza barre di supporto esterne per creare una superficie di schermo interna senza ostacoli.

3. costruzione del filo assiale interno: crea lunghe fessure parallele, nelle applicazioni verticali, i supporti possono muoversi su e giù con abrasione. nelle applicazioni rotanti orizzontali,il flusso si muove attraverso i bordi del filo per un'efficiente disidratazione.

4. costruzione di fili invertiti: fili invertiti di circonferenza esterna e barre di supporto interne assiali

Descrizione:

Lo schermo a filo di cuneo è ampiamente utilizzato in tutto il mondo per pozzi di acqua, petrolio e gas ed è il tipo di schermo dominante utilizzato nell'industria dei pozzi idrici.
Il filtro di avvolgimento in acciaio inossidabile saldato è costituito da barre e filo di profilo. Il filo può essere di tipo rotondo, triangolare o trapezoide.Questo tipo di schermo di avvolgimento del filo ha una struttura e un'area aperta elevataIl filo viene attaccato alle barre mediante saldatura, producendo unità rigide in un pezzo con elevate caratteristiche di resistenza a pesi minimi.Le aperture per gli schermi sono prodotte spaziando i giri successivi del filo esterno per produrre la dimensione desiderataOgni apertura tra i fili adiacenti è a forma di V, a partire dalla forma speciale del filo utilizzato per formare la superficie dello schermo.

parametro

Spazio (mm): 0.02- 0.025- 0.03- 0.04- 0.05- 0.06- 0.08- 0.10- 0.15- 0.2- 0.25, 0,30-35, può anche essere fatto secondo le esigenze del cliente
Materiale: acciaio a basso tenore di carbonio, acciaio a basso tenore di carbonio galvanizzato, plastica spruzzata, acciaio inossidabile (304, 316L, Hastelloy, ecc.)
Lunghezza: 50 mm-6000 mm
Diametro esterno: 25 mm-600 mm
Forma di collegamento: collegamento a scanalatura o a filo, testa di tubo diretta o testa di tubo a filo
Specificità del filo schermo: convenzionalmente 0,75*1,5 mm, 1*2 mm, 2*3 mm, 2,3*3 mm, 3*5 mm
Le costole interne: DN25mm/12, DN33mm/8, DN37mm/8, DN40mm/10, DN60mm/12, ecc.

Caratteristiche dell'avvolgimento:

1L'applicazione di un filo trapezoidale forma un'apertura a forma di V tra le lacune dello schermo Schroder.garantire la fluidità della filtrazione dell'acqua.
2- l'avvolgimento continuo del filo trapezoidale forma un'apertura uniforme continua di alta densità sui fili di supporto disposti in un disegno circolare,che garantisce la zona di apertura e il non blocco dello schermo Schroeder, e evita l'accumulo di sedimenti ad alta densità.
3Il filo di avvolgimento e tutti i fili di supporto sono collegati con saldatura elettrica, che è durevole e ha un ciclo di vita più lungo.
4La disposizione longitudinale dei fili di supporto e la forma di fessura continua dello schermo sono progettate in base alle esigenze reali, in modo che il prodotto abbia prestazioni di compressione più elevate.

Caratteristiche e vantaggi

1.V-Shaped Slots ️Aperture a forma di "v" che si aprono verso l'interno del pozzo tendono a far passare le particelle appena più piccole della larghezza della fessura.Altre forme di apertura, queste particelle rimarrebbero intrappolate nello schermo e lo ostruirebbero.
2- Grande area aperta Questo disegno consente un'apertura continua e quindi un'area aperta per l'ingresso dell'acqua più di due volte superiore a quella dei tubi convenzionali con aperture di qualsiasi dimensione e apertura.Ciò consente l'ingresso di più acqua con perdite di testa di attrito molto minori e l'efficienza del pozzo del tubo è notevolmente migliorata..

Tipo:

Dall'interno verso l'esterno, filo, all'interno, bastone di supporto, all'esterno.

1. filo è la lunghezza del tubo di schermo;

2La canna di supporto è la lunghezza del tubo di schermo.

La sezione trasversale della striscia dello schermo è trapezoidale, le fessure della parte inferiore sono più ampie di quelle della parte superiore dello schermo.

La differenza tra i diversi materiali di tubi di schermo per pozzi d'acqua

Tubo per schermo a filo Johnson WedgeApplicazione

pozzo d'acqua& Pozzo di petrolio

sistemi di approvvigionamento idrico
Apparecchiature di filtraggio
Filtro a tamburo
Controllo della sabbia

Acque sotterranee

Filtro di pompa

Filtro motore

Deidratazione

Acque sotterranee
Trattamento delle acque reflue

Domande frequenti

Posso avere un ordine di campione?

R: Sì, accogliamo con favore l'ordine di campione per testare e controllare la qualità.

D2: e il tempo di consegna?

R: 3-5 giorni per la preparazione dei campioni, 15-25 giorni lavorativi per la produzione di massa.

Q3. Avete un limite di MOQ per l'ordine?

A: MOQ basso, 3pc per il controllo dei campioni è disponibile.

Q4. Come spedite le merci e quanto tempo ci vuole per arrivare?

R: Il trasporto aereo, marittimo e ferroviario è facoltativo.

Oppure spedito da EMS, DHL, UPS, FedEx o TNT, ci vogliono 5-7 giorni per arrivare.

Q5. Come procedere con un ordine?

R: Innanzitutto, fateci sapere la vostra specifica di necessità o applicazione.

In secondo luogo citiamo secondo le vostre esigenze o i nostri suggerimenti.

In terzo luogo il cliente conferma e deposita l'ordine formale.

In quarto luogo organizziamo la produzione.

Q6. Va bene stampare il mio logo sul prodotto?

R: Sì, si prega di informarci formalmente prima della produzione.

Xinlu Wedge Wire Screen Pipe Dettagli

Pacco di schermi a filo Xinlu

Imballaggi in sacchetti di plastica a bolle
Sacchetto di plastica trasparente all'interno, sacchetto tessuto all'esterno
Scatole di legno
Palette
