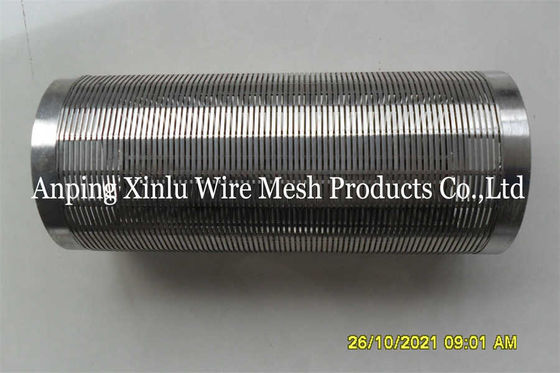

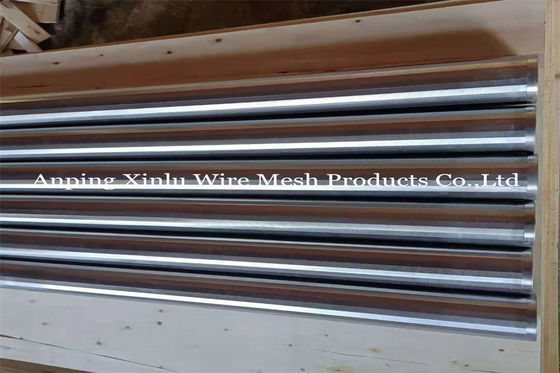

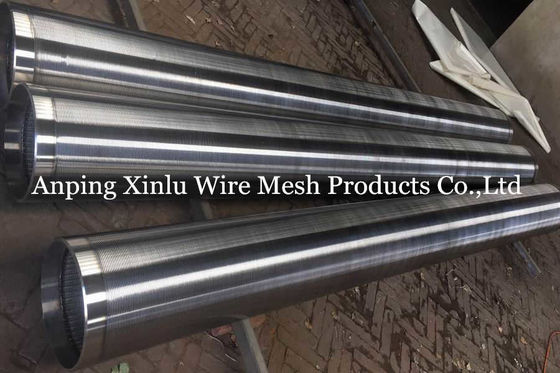

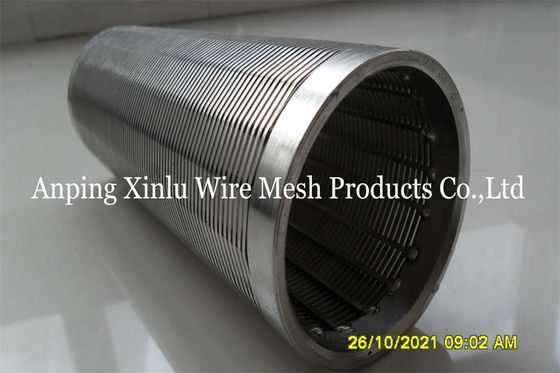

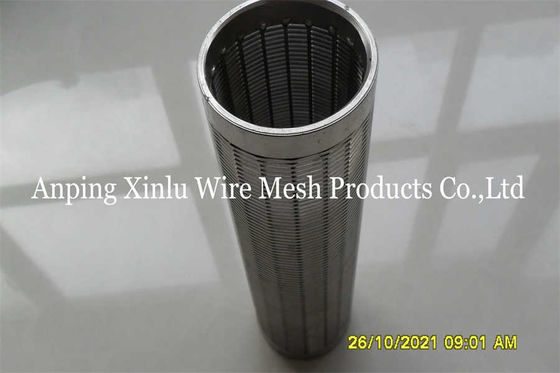

V Wire Wrap Johnson Water Screen Pipe
Lo schermo a filo cuneo è ampiamente utilizzato in tutto il mondo per pozzi di acqua, petrolio e gas ed è il tipo di schermo dominante utilizzato nell'industria dei pozzi idrici.

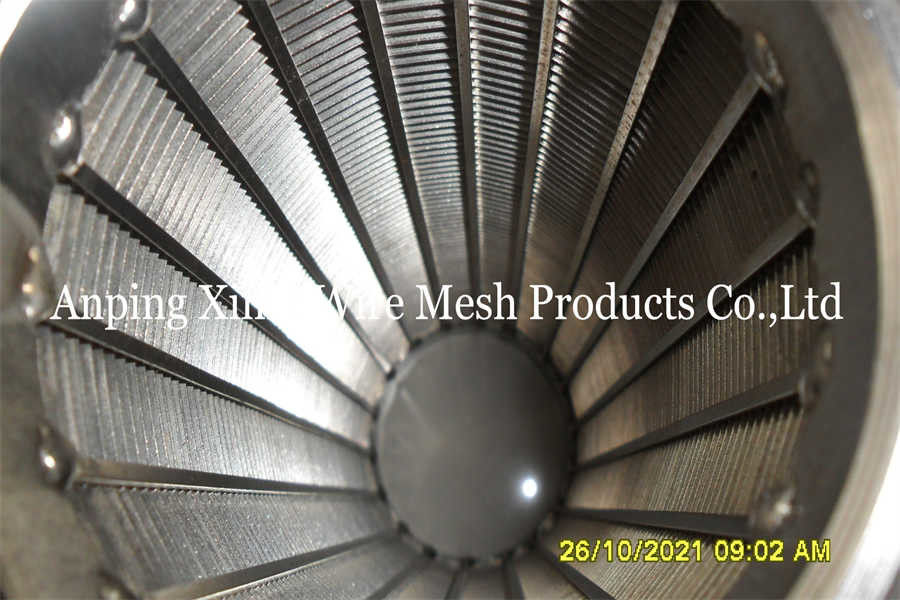

Il filtro di avvolgimento in acciaio inossidabile saldato è costituito da barre e filo di profilo. Il filo può essere di tipo rotondo, triangolare o trapezoide.Questo tipo di schermo a filo cuneo ha una struttura e un'area aperta elevataIl filo viene attaccato alle barre mediante saldatura, producendo unità rigide in un pezzo con elevate caratteristiche di resistenza a pesi minimi.Le aperture per gli schermi sono prodotte spaziando i giri successivi del filo esterno per produrre la dimensione desiderataOgni apertura tra i fili adiacenti è a forma di V, a partire dalla forma speciale del filo utilizzato per formare la superficie dello schermo.Le aperture a forma di V progettate per non intasare, più stretti nella faccia esterna e più larghi all'interno.
Lo schermo a filo cuneo può essere utilizzato sia in applicazioni Gravel Pack che in applicazioni Stand Alone Screen (retensione diretta).tipo di materiale, la geometria e le dimensioni degli slot dello schermo, ecc.
Caratteristiche e vantaggi
1.Scalature a forma di VLe aperture a forma di "v" che si aprono verso l'interno del pozzo tendono a permettere alle particelle appena più piccole della larghezza della fessura di passare.queste particelle si intrappolavano nello schermo e lo ostruivano.
2.Superficie aperta molto ampiaQuesto disegno fornisce un foro continuo e quindi l'area aperta per l'ingresso dell'acqua è più di 2 volte quella dei tubi convenzionali con foro di qualsiasi dimensione e apertura di foro.Questo consente di entrare più acqua con una perdita di testa di attrito molto minore e l'efficienza del pozzo del tubo è notevolmente migliorata.
3.Migliore filtrazione della sabbiaA causa del processo di produzione specializzato, è disponibile una vasta gamma di aperture fino a 0,15 mm per consentire una corretta selezione delle fessure a seconda delle dimensioni della sabbia in una particolare area.Ciò consente un migliore controllo della sabbia e una minore manutenzione della pompa e una durata più lunga del pozzo del tubo.
4.Bassi costi di manutenzioneSeparazione alla superficie dello schermo, facilmente pulita da raschiatura o lavaggio.
5.Potenza massima del processo Aperture di fessure precise e continue che consentono una separazione precisa senza perdite sui supporti.
6.Risparmio energeticoA causa della riduzione delle perdite di testa di attrito e dell'aumento dello scarico, il carico della pompa riduce la potenza necessaria per pompare la stessa quantità di acqua.
7.Resistenza chimica e termicaUna varietà di materiali in acciaio inossidabile resistenti alla corrosione e molte leghe esotiche adatte ad alte temperature e pressioni.di larghezza superiore a 20 mm,Le aperture a forma di V, progettate per non intasare, sono più strette sulla faccia esterna e si allargano verso l'interno.Gli schermi a fessura continua forniscono più area di aspirazione per unità di superficie dello schermo di qualsiasi altro tipoPer una determinata dimensione dello slot, questo tipo di schermo ha un'area massima aperta.
Applicazioni
Pozzi verticali di petrolio e gas e pozzi idrici
Scalatura: forma 0,1 mm, tolleranze ± 0,05 mm.
Lunghezza massima: 6000 mm.
Diametro: da 25 mm a 1200 mm.
Materiale: acciaio galvanizzato a basse emissioni di carbonio (LCG), acciaio inossidabile (304, 304L, 316, 316L, ecc.).
Connessione di estremità: estremità a bisello semplici per saldatura a fondo o filettate.
V Wire Wrap Johnson Water Screen Pipe Specifica
|
Dimensione
(INCH)
|
OD.
(MM)
|
SLOT
(MM)
|
LUNGHEzza
(M)
|
Collasso
Forza
(BAR)
|
TENSILE
Peso
(TON)
|
Filtro di avvolgimento ((larghezza*altezza)
(MM)
|
RODS
(MM)
|
| 3-1/2 |
88.9 |
1.0 |
3 |
> 22 |
10.2 |
2.3x3.5 |
3.8MM/22 |
| 4-1/2 |
114.3 |
1.0 |
3 |
> 28 |
11.5 |
2.3x3.5 |
3.8MM/22 |
| 6-5/8 |
168.3 |
0.75 |
5.8 |
> 40 |
12.8 |
2.3x3.5 |
3.8MM/32 |
| 6-5/8 |
168.3 |
1.0 |
5.8 |
> 33 |
12.8 |
2.3x3.5 |
3.8MM/32 |
| 6-5/8 |
168.3 |
0.63 |
5.8 |
> 83 |
45 |
3.2x6.0 |
6.0MM/32 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 34 |
21.9 |
2.3x3.5 |
3.8MM/48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 50 |
38.2 |
3.0x5.0 |
4.0MM/48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 60 |
46 |
3.2x6.0 |
5.0MM/48 |
| 10-3/4 |
273.1 |
0.75 |
5.8 |
> 50 |
32.9 |
2.3x3.5 |
4.9MM/55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 60 |
39.5 |
3.0x5.0 |
4.9MM/55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 100 |
48 |
3.2x6.0 |
5.0MM/55 |
| 12-3/4 |
323.9 |
1.0 |
5.8 |
> 120 |
37.2 |
3.0x5.0 |
4.0MM/50 |
| 14 |
355.6 |
1.0 |
3 |
> 80 |
37.8 |
3.0x5.0 |
4.0MM/59 |
Imballaggio del tubo a schermo a fessura in acciaio per pozzi d'acqua:
Imballaggi in sacchetti di plastica a bolle
Sacchetto di plastica trasparente all'interno, sacchetto tessuto all'esterno
Scatole di legno
Palette
Vantaggi del tubo di schermo a filo V / Wedge:
Capacità di non intasamento
Autosufficienza
Alta resistenza all'abreazione
Grande area aperta
Migliore filtrazione della sabbia
Risparmio energetico
Costo minimo possibile
Lunga vita utile
Capacità massima di flusso
Utilizzare:
pozzo d'acqua
Succo di frutta
Birra
sistemi di approvvigionamento idrico
Rafinazione e petrolchimica
Apparecchiature di filtraggio
Filtro a tamburo
Controllo della sabbia
Acque sotterranee
Filtro di pompa
Filtro motore
Deidratazione
Farmaci
Trattamento delle acque reflue
Servizio OEM:
Possiamo produrre prodotti secondo le esigenze dei nostri clienti.
Materiale: acciaio inossidabile 304, 316L, acciaio a basso tenore di carbonio
Diametro: diametro minimo 32 mm, diametro massimo 1270 mm
Lunghezza: un singolo tubo può essere lungo fino a 6 metri
Spazio: 0,25 mm, 0,5 mm, 0,7 mm, 1,0 mm, 1,5 mm è un intervallo regolare.
Giunti: generalmente ci sono giunti su entrambe le estremità del tubo, come flange, anelli di saldatura o fili, in modo che i tubi possano essere collegati per soddisfare
- - - - - - - - - -
Anping XinLu wire mesh products co., ltd, è un produttore ed esportatore di prodotti per schermi a filo a cuneo.
- - - - - - - - - - -
Domande frequenti
D: Lei è una società commerciale o un produttore?
R: Siamo produttori.
D: Per citare, quali sono le informazioni necessarie?
R: Materiale, slot (grandezza della maglia), diametro/larghezza, lunghezza, tipo di fine/grandezza del telaio, quantità, utilizzo, ecc.
D: Quanto tempo avete per consegnare?
R: Sono 3-5 giorni se le merci sono in magazzino; per l'ordine di massa, si basa sulla quantità.
D: Potete fornire un campione gratuito?
R: Sì, è disponibile per il campione gratuito, ma i clienti devono pagare il costo del trasporto, che può essere dedotto nell'ordine seguente.
D: Quali sono le vostre condizioni di pagamento?
R: 30% T/T come deposito, il saldo prima della spedizione.
D: Come confermare la qualità dei vostri prodotti?
R: Durante la produzione, alcuni campioni possono essere consegnati per la conferma della qualità. ma i clienti devono pagare il costo del trasporto.
D: Come fai a rendere il nostro business a lungo termine e un buon rapporto?
A: Comunicazione efficace; prodotti qualificati, prezzi competitivi, consegna puntuale, servizio premuroso, ecc.
Controllo della sabbia di disidratazione V Processo di produzione dello schermo a filo eImmagini:
