Tubo di schermo a filo in acciaio inossidabile a forma di V per lo screening e il filtraggio
In acciaio inossidabile 205 / 304 / 316 / 316L
Descrizione del prodotto:
Tubo di schermo a filo in acciaio inossidabile a forma di V per lo screening e il filtraggio è realizzato avvolgendo un filo laminato a freddo, di sezione trasversale approssimativamente triangolare, attorno a una serie circolare di barre longitudinali.per la produzione di unità rigide in una sola parte con elevate caratteristiche di resistenza a pesi minimi.Il filo viene attaccato alle barre con saldatura, producendo unità rigide in un pezzo con elevate caratteristiche di resistenza a pesi minimi.C'è una fessura di valore fisso tra ogni filo v, e la fessura continua, progettata per fornire il massimo aperto sono per ridurre la velocità di ingresso,aumentare l'efficienza idraulica e promuovere uno sviluppo più efficace.
Specifica ordinaria:
dimensioni
(pollici) |
OD
(mm) |
slot
(mm) |
Distanze
(m) |
Tensile
Forza |
collasso
Forza |
filtro di avvolgimento
Filtro a forma di vetro
(Larghezza x altezza:mm)
|
bastone di supporto
Cavo rotondo (mm) |
| 3-1/2 |
88.9 |
1 |
2.9 |
> 22 |
10.2 |
2.3x3.5 |
3.0MMx22 |
| 4-1/2 |
114.3 |
1 |
2.9 |
> 28 |
11.5 |
2.3x3.5 |
3.0MM×22 |
| 6-5/8 |
168.3 |
0.75 |
5.8 |
> 40 |
12.8 |
2.3x3.5 |
3.8MM×32 |
| 6-5/8 |
168.3 |
1 |
5.8 |
> 33 |
12.8 |
2.3x3.5 |
3.8MM×32 |
| 6-5/8 |
168.3 |
0.63 |
5.8 |
> 83 |
45 |
3.0x6.0 |
5.OMM×32 |
| 8-5/8 |
219.1 |
1 |
5.8 |
> 34 |
21.9 |
2.3x3.5 |
3.8MMx48 |
| 8-5/8 |
219.1 |
1 |
5.8 |
> 50 |
38.2 |
3.0x4.6 |
4.0MMx48 |
| 8-5/8 |
219.1 |
1 |
5.8 |
> 60 |
46 |
3.05x6.35 |
5.0MMx48 |
| 10-3/4 |
273.1 |
0.75 |
5.8 |
> 50 |
9 |
2.5xQuattro.0 |
3.8MM×55 |
| 10-3/4 |
273.1 |
1 |
5.8 |
> 60 |
39.5 |
3.0x4.6 |
4.5MMx55 |
| 10-3/4 |
273.1 |
1 |
5.8 |
> 100 |
48 |
3.2x6.0 |
5.0MM×55 |
| 12-3/4 |
323.9 |
1 |
5.8 |
> 120 |
37.2 |
3.0x6.0 |
4.0MMx56 |
| 14 |
355.6 |
1 |
2.9 |
> 80 |
37.8 |
3.0x5.0 |
4.0MMx59 |
| 16 |
426 |
1 |
2.9 |
> 80 |
37.5 |
3.0 x 5.0 |
4.OMM×64 |
| Filtro di profilo |
|
|
|
|
|
|
|
|
| Larghezza ((mm) |
1.00 |
1.50 |
1.50 |
2.00 |
2.30 |
2.50 |
3.00 |
3.05 |
| Altezza (mm) |
2.00 |
2.00 |
2.50 |
3.80 |
3.50 |
4.00 |
4.60 |
6.35 |
| SOSTITUZIONE |
|
|
|
|
|
RONDO |
| Larghezza ((mm) |
1.80 |
2.00 |
2.50 |
3.00 |
3.00 |
Ø2,5-Ø6 mm |
| Altezza (mm) |
2.50 |
3.00 |
4.00 |
4.60 |
6.00 |
- Cosa? |
Caratteristica:
Fuoco per schermo in acciaio inossidabile a cuneo in forma di VE filtro
Non è facile da bloccare.
il filo speciale a forma di V, rendere il foro della faccia esterna dello schermo è più piccolo di quello interno, quindi il foro non è facile da bloccare.
Parità di slot
Le macchine utensili CNC controllano rigorosamente il divario tra i fili, in modo che il divario sia uniforme.
Forte resistenza alla corrosione
L'acciaio inossidabile 304 ha una elevata resistenza alla corrosione
Applicazione:
Fuoco per schermo in acciaio inossidabile a cuneo in forma di VE filtro
1Olio pesante, olio di sabbia, olio leggero, SAGD, CBM, bitume, termica
2Iniezione d'acqua, sabbia bi-modale, carbonati
3. pozzi orizzontali, verticali, deviati di petrolio, gas e acqua
Servizio OEM:
Vi preghiamo di dirci le specifiche dello schermo di filo di cui avete bisogno, e vi aiuteremo a elaborare i prodotti di alta qualità.
Intervallo personalizzato
Materiale dei tubi filtranti: principalmente acciaio inossidabile, acciaio al carbonio galvanizzato, acciaio al carbonio spray o altro materiale richiesto dal cliente.
Spazio: 0,1 mm-15 mm, dimensioni dello schermo scelte arbitrariamente per soddisfare le diverse esigenze di costruzione.
Diametro: 2 " 3 " 4 " 5 " 6 " 8 " 10 " 12 " 14 " 16 " 20 ". 29 mm - 1000 mm.
Lunghezza: 2,9 M, 5,85 M. Fino a 6 M.
Forma di collegamento: collegamento a scanalatura/connessione ad anello di saldatura o a filo.

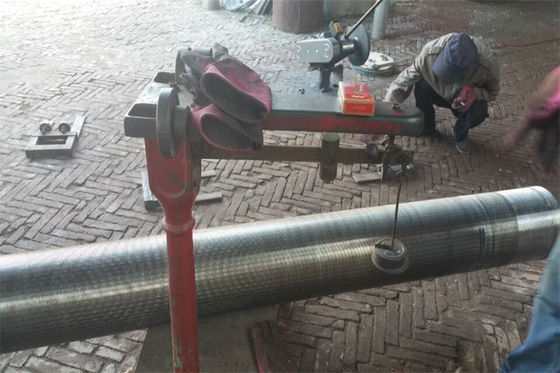

Processo di produzioneFuoco per schermo in acciaio inossidabile a cuneo in forma di VE filtro

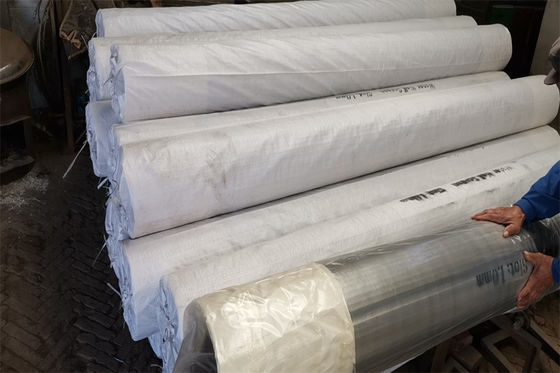

Confezione diFuoco per schermo in acciaio inossidabile a cuneo in forma di VE filtro
Imballaggi in sacchetti di plastica a bolle
Sacchetto di plastica trasparente all'interno, sacchetto tessuto all'esterno
Scatole di legno
Palette
